„Honda Wave110“ motociklų priedai, rankenos jungikliai

Max Trading gamina Honda Wave110 motociklų priedų rankenos jungiklius. Kairysis jungiklis integruoja posūkio signalus, tolimąsias / artimąsias šviesas, garso signalo ir droselio reguliavimo funkcijas bei su stabdžiais susietą saugos blokavimo mechanizmą. Dešinysis jungiklis apima variklio sustabdymą, elektrinį paleidimą, priekinių žibintų valdymą ir integruotą droselį bei priekinį stabdį. Produktas veikia DC12V, yra suderinamas su Φ22 mm standartine vairu ir turi UL94 V-0 antipireną ABS inžinerinį plastikinį apvalkalą. Kontaktai pagaminti iš AgNi10 medžiagos, o laidams panaudota Φ0,3 mm daugiasluoksnė alavuota varinė viela, todėl ji yra suderinama su visa WAVE110 serija apatiniais motociklais. Pateikiamos montavimo instrukcijos, įskaitant maitinimo išjungimą, modelio patikrinimą ir laidų laidų fotografavimą. Šis gaminys yra specialus vairo jungiklio priedas, skirtas Honda Wave110 motociklams.

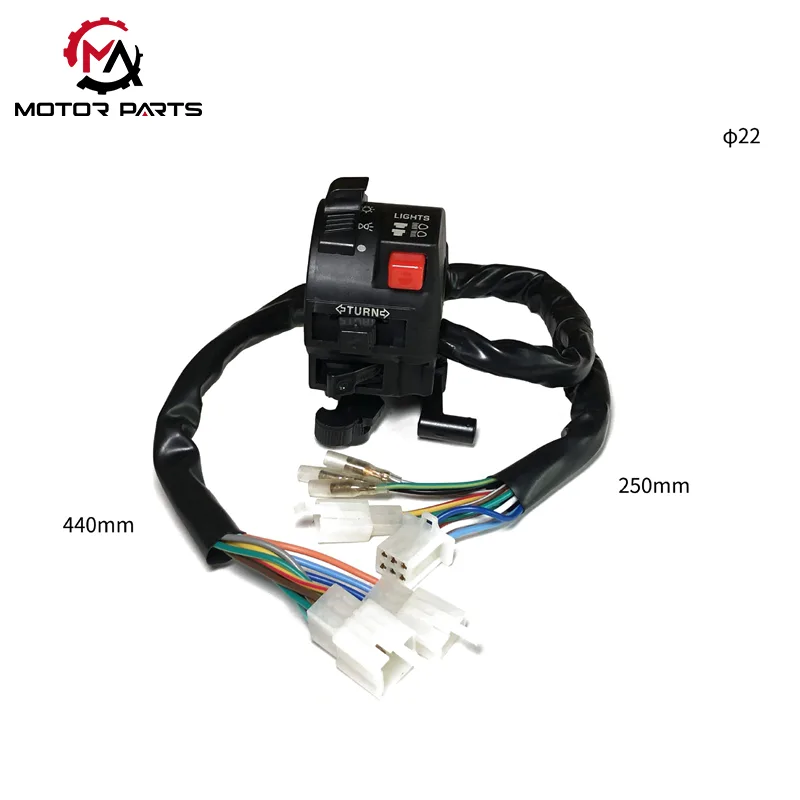

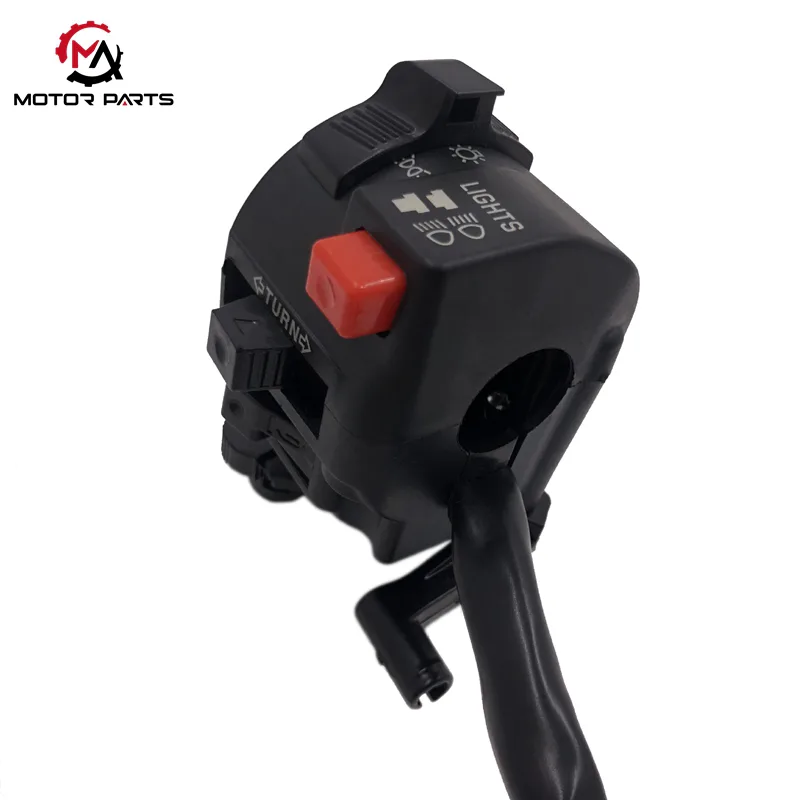

Honda wave110 motociklo kairiojo vairo jungiklis (modelis ZB0132, su oro durų valdymu)

• Trijų greičių kombinuotas jungiklis

Posūkio signalo valdymas (viršutinė pavara): pasukite į kairę, kad įjungtumėte kairįjį posūkio signalą, pasukite į dešinę, kad įjungtumėte dešinįjį posūkio signalą, ir automatiškai nustatykite iš naujo po posūkio, kad užtikrintumėte įspėjimą apie eismo juostos keitimą.

Tolimųjų ir artimųjų šviesų perjungimas (vidutinė pavara): kai įjungti priekiniai žibintai, perjunkite aukštyn, kad perjungtumėte tolimąsias šviesas, ir žemyn, kad perjungtumėte į artimąsias šviesas; Vienu bakstelėjimu gali mirksėti lenkimo lemputė, greitai įspėjanti priekyje važiuojančią transporto priemonę.

Garso signalo gaidukas (apatinis mygtukas): Priėmus preso tipo dizainą, prijungtą prie 12 V grandinės, jį paspaudus, pasigirs išorinis garso signalas, naudojamas įspėjimui apie vairavimą.

• Vėjo durų reguliavimo rankenėlė

Rankenėlė yra integruota po kairiąja rankenos sėdyne ir sukurta specialiai lenktų sijų transporto priemonių karbiuratoriaus degalų tiekimo charakteristikoms. Užvesdami šaltą automobilį, pasukite jį į padėtį "ON", kad uždarytumėte oro sklendę, kad būtų lengviau užvesti; Kai variklis įšyla, pasukite jį atgal į "OFF", kad atidarytumėte droselį ir užtikrintumėte normalų veikimą.

• Pagalbinė valdymo zona

Kairėje pusėje yra stabdžių svirties pakabos jungiklis, kuris, paspaudus priekinį stabdį, automatiškai nutraukia paleidimo grandinę, sudarydamas apsauginį blokavimo mechanizmą. Kartu su dešiniuoju stabdžiu jis sukuria dviejų kontūrų apsaugos sistemą, kad padidintų važiavimo saugumą.

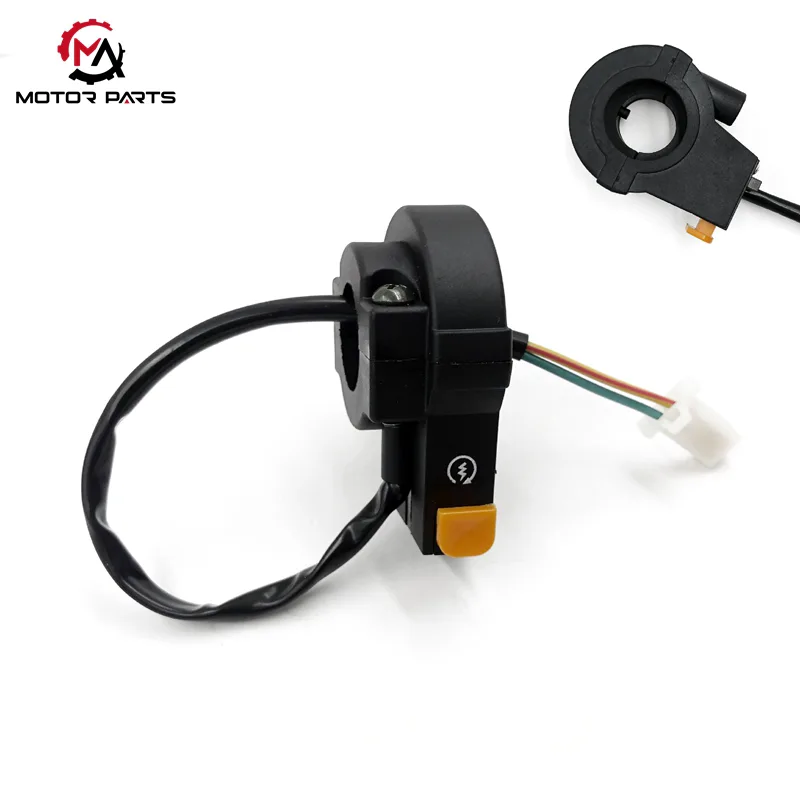

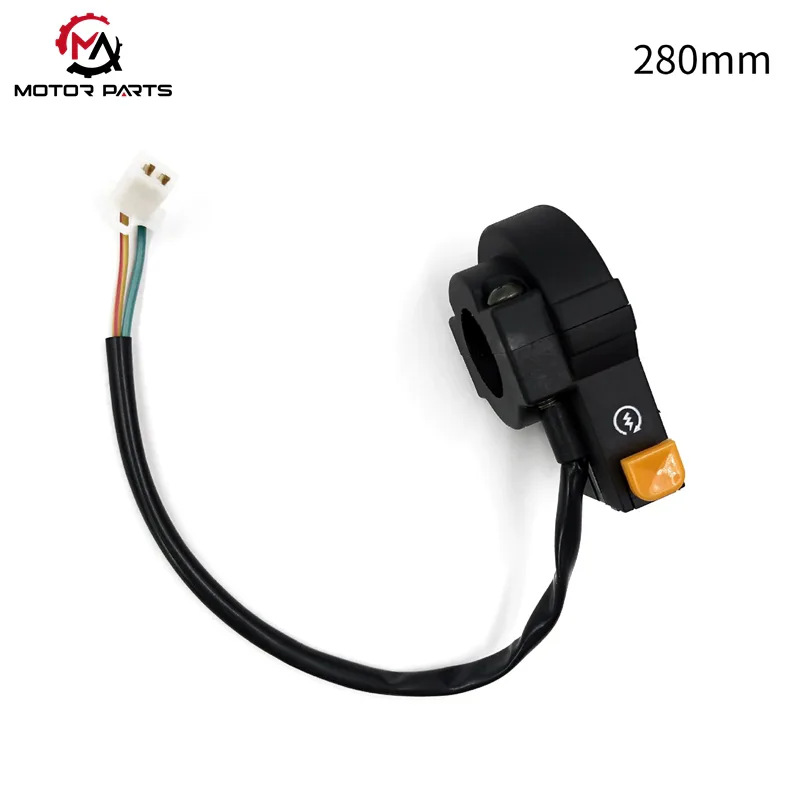

Honda wave110 motociklo dešinės rankenos jungiklis (modelis ZB0120, fiksuotas plastikinis padėtis)

Pagrindinių funkcijų mygtukai

Išjunkite jungiklį (raudonas mygtukas): paspauskite į "STOP" padėtį, nedelsdami atjunkite uždegimo grandinę ir išjunkite variklį; Norėdami atkurti transporto priemonės veikimą, paleiskite iš naujo nustatymą į „RUN“ būseną.

Elektrinio užvedimo jungiklis (žaibo indikatoriaus mygtukas): kai yra neutralioje padėtyje arba laikote stabdį, paspauskite šį mygtuką, kad paleisti starterio variklį 12 V įtampa ir lengvai užvesti variklį.

Priekinių žibintų valdymas (trijų pavarų svirtis): "OFF" šviesoms išjungti; Įjunkite padėties indikatoriaus lemputę įjungę 1 pavarą; „2-oji pavara“ gali perjungti tolimąsias ir artimąsias šviesas, o kai kurie modeliai galinius žibintus įjungia sinchroniškai, kai įjungiami priekiniai žibintai.

Droselio ir stabdžių integracija

Priekinė stabdžių svirtis sumontuota po integruota droselio svirtimi dešinėje pusėje. Suspaudus, hidraulinė diskinių stabdžių sistema tiksliai valdo priekinių ratų stabdymą ir tuo pačiu įjungia stabdžių lemputę, taip greitai siunčiant stabdymo signalą į galinę transporto priemonę.

Produkto parametras:

„Max trading“ diegimo patarimai:

1. Prieš montuodami, atjunkite motociklo maitinimą, kad išvengtumėte trumpojo jungimo ir nesudegintumėte saugiklio. Ypatingą dėmesį atkreipkite į tai, kad neįjungtumėte ir neatjungtumėte jungiklio gnybtų, kai įjungtas maitinimas.

2. Patikrinkite motociklo vairo jungiklio modelį, patikrinkite, ar jungiklis atitinka modelį, ir patikrinkite, ar jungiklių mygtukai yra lankstūs. Įsitikinus, kad nėra klaidų, paruoškite atitinkamus išmontavimo ir surinkimo įrankius: rekomenduojama naudoti atsuktuvą su izoliacine įvore (kad nebūtų trumpojo jungimo), dinamometrinį veržliaraktį (kad nepažeistumėte vairo ar jungiklio pagrindo dėl per didelio varžtų priveržimo), smailias reples (sutvarkyti laidų pynę). Draudžiama priverstiniam išmontavimui naudoti įvairaus dydžio įrankius.

Prieš išardydami seną jungiklį, mobiliuoju telefonu nufotografuokite laidų jungties padėtį (pažymėtą „vairo“, „garso“, „šviesos“ ir kitais funkciniais gnybtais), kad laidų klaidos nesukeltų veikimo sutrikimų.

Produkto pakuotė:

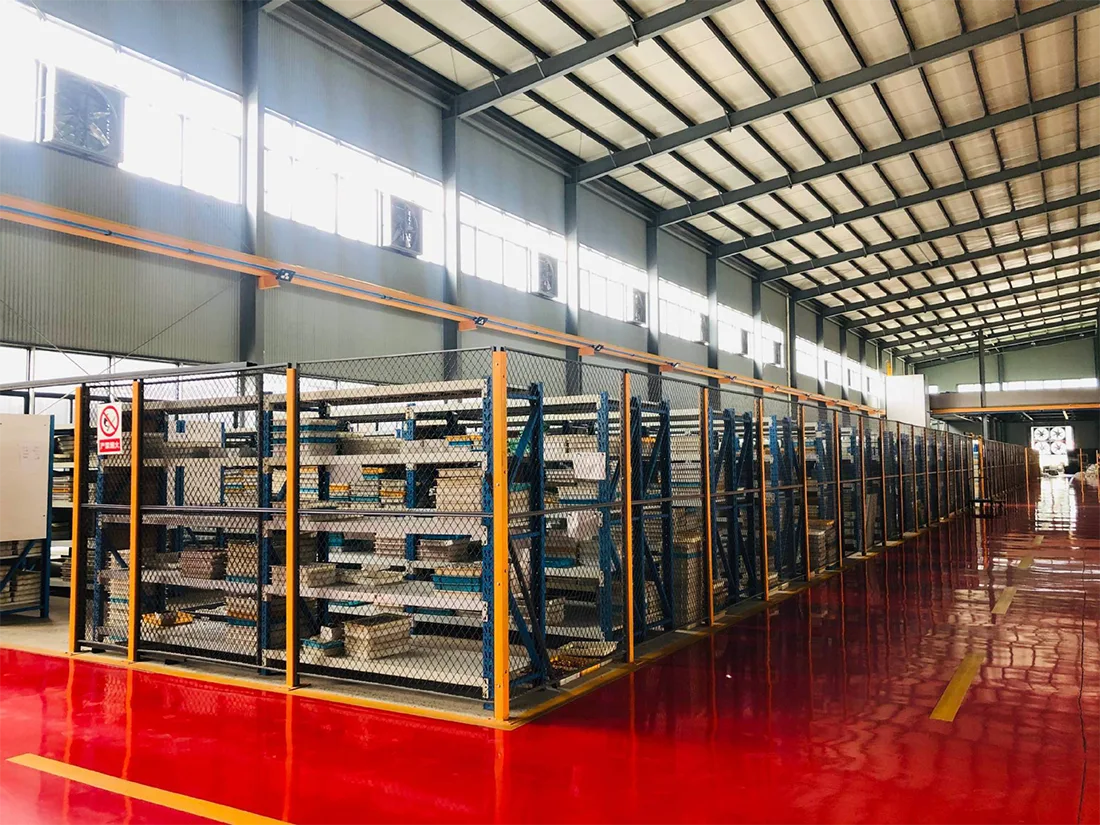

Sandėlis:

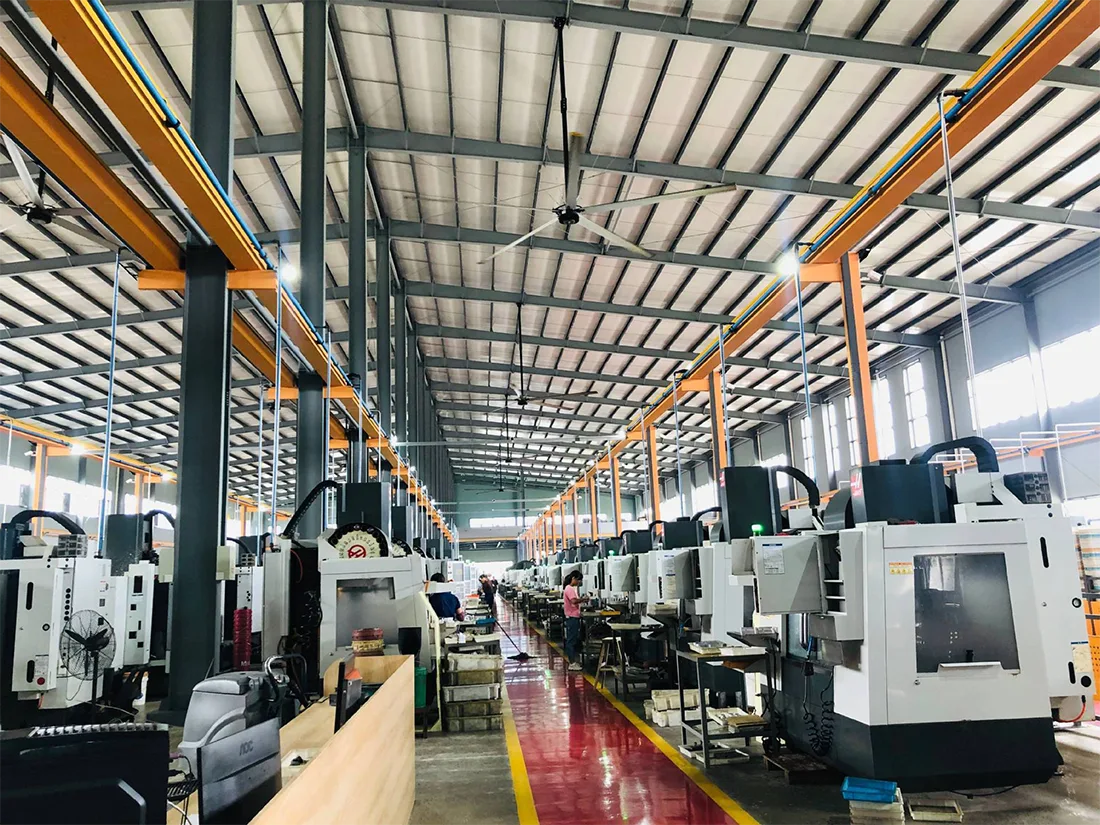

Seminaras:
