GY6-125 motociklo lygintuvas

GY6-125 motociklo lygintuvas, dar vadinamas lygintuvo reguliatoriumi, yra variklio maitinimo sistemos „galios centras“, formuojantis maitinimo trikampio sistemą kartu su magnetiniu varikliu ir akumuliatoriumi. Pagrindinės jo funkcijos atsispindi dviejose pagrindinėse dalyse:

Ištaisymo konvertavimas:

Kintamoji srovė (AC), sukuriama veikiant magnetiniam varikliui, turi periodinių srovės krypties pasikeitimų ir didelių įtampos svyravimų charakteristikas, kurios negali tiesiogiai tiekti energijos borto įrangai. Motociklo lygintuvas GY6-125 turi įmontuotą tilto lygintuvo grandinę, kuri per keturių diodų vienakrypčio laidumo charakteristikas supjausto sinusinės bangos kintamąją srovė į vienakryptę pulsuojančią nuolatinę srovę. Šis procesas yra tarsi „vienpusio vožtuvo“ įrengimas srovei, užtikrinantis, kad srovė visada tekėtų ta pačia kryptimi. Kaip pavyzdį paėmus 50 Hz kintamosios srovės maitinimą, po ištaisymo jis sudaro 100 pulsacijų per sekundę nuolatinės srovės maitinimą ir suteikia prisitaikančią maitinimą nuolatinės srovės įrenginiams, pvz., automobilio garso ir prietaisų skydams.

Įtampos stabilizavimo apsauga:

Esant skirtingoms eksploatavimo sąlygoms, motociklo magnetinio variklio išėjimo įtampa smarkiai svyruoja. Veikiant tuščiąja eiga, įtampa gali nukristi iki 12,5 V, todėl sunku įvykdyti akumuliatoriaus įkrovimo plūduriuojančius reikalavimus; Važiuojant dideliu greičiu, didžiausia įtampa gali siekti daugiau nei 100 V, o tai gerokai viršija saugų 12 V akumuliatoriaus diapazoną. GY6-125 motociklo lygintuvas dinamiškai reguliuoja išėjimo įtampą naudodamas PWM (impulso pločio moduliavimo) technologiją. Kai įtampa viršija 14,8 V slenkstį, nedelsdami įjunkite šunto grandinę, kad atlaisvintumėte perteklinę galią; Kai įtampa yra mažesnė nei 13,5 V, įkrovimo efektyvumas pagerėja. Šis mechanizmas ne tik efektyviai apsaugo švino-rūgšties akumuliatoriaus plokščių aktyviąją medžiagą, neleisdamas susidaryti švino sulfato kristalams dėl perkrovimo ir išsipūtimo, bet ir užtikrina stabilią priekinių žibintų spalvos temperatūrą bei pastovią uždegimo ritės uždegimo energiją. Praktikoje ši įtampos stabilizavimo funkcija gali pailginti lempučių tarnavimo laiką daugiau nei tris kartus, o uždegimo žvakės sėkmės rodiklis gali būti padidintas iki 99,8%.

Šis komponentas tiesiogiai veikia akumuliatoriaus tarnavimo laiką (pvz., YTX9-BS akumuliatoriaus įkrovimo ir iškrovimo apsaugą) ir apšvietimo bei uždegimo sistemos stabilumą ir yra pagrindinis mažo tūrio paspirtukų elektrinis komponentas. Jo veikimas tiesiogiai įtakoja transporto priemonės elektros sistemos patvarumą – aukštos kokybės lygintuvai gali padidinti akumuliatoriaus ciklų skaičių 40%, o elektronikos gedimų, kuriuos sukelia nenormali įtampa, dažnį sumažinti daugiau nei 65%.

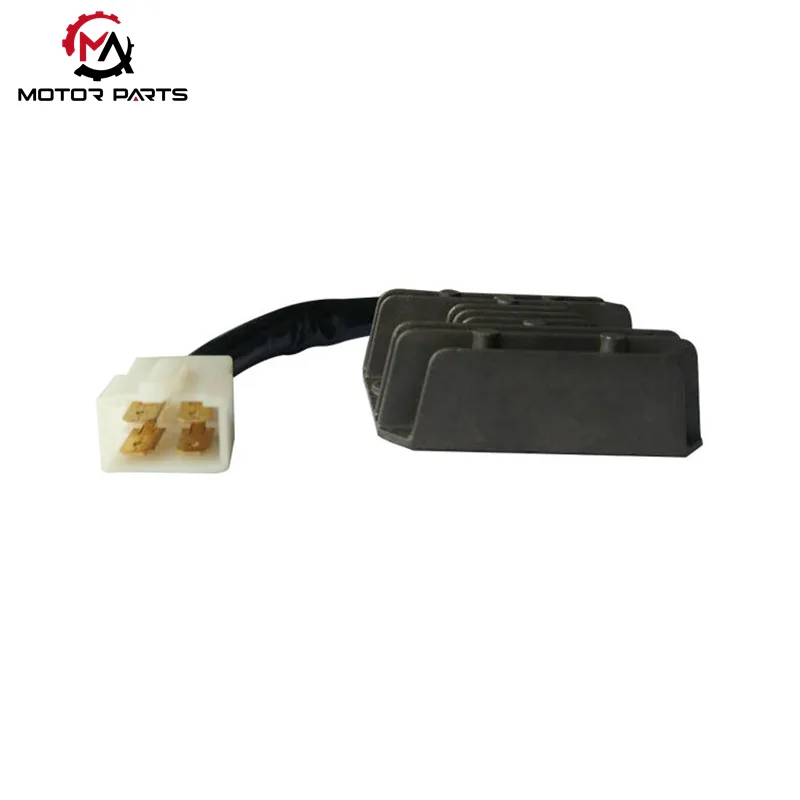

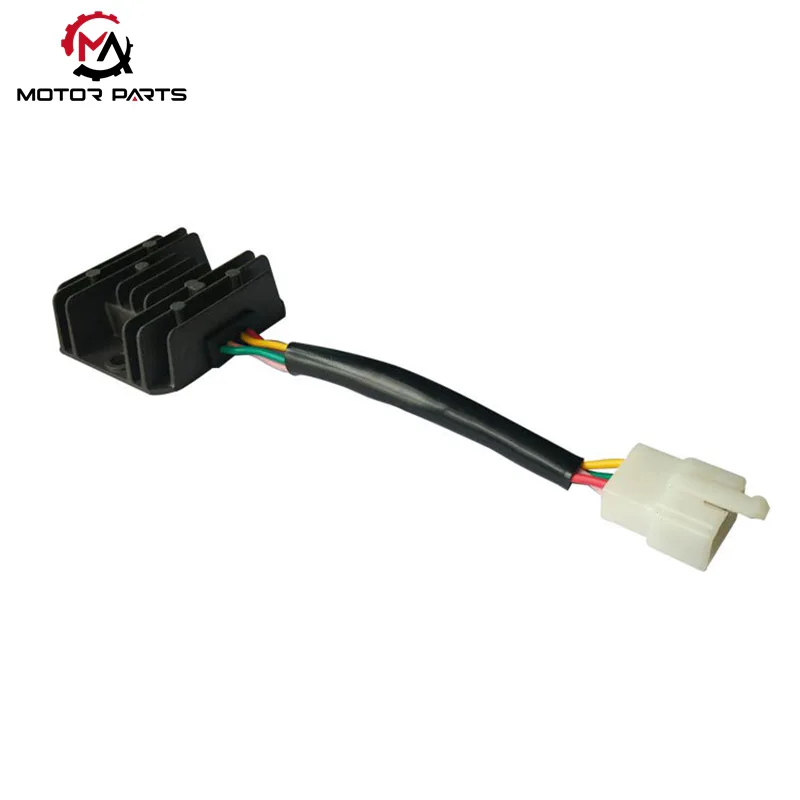

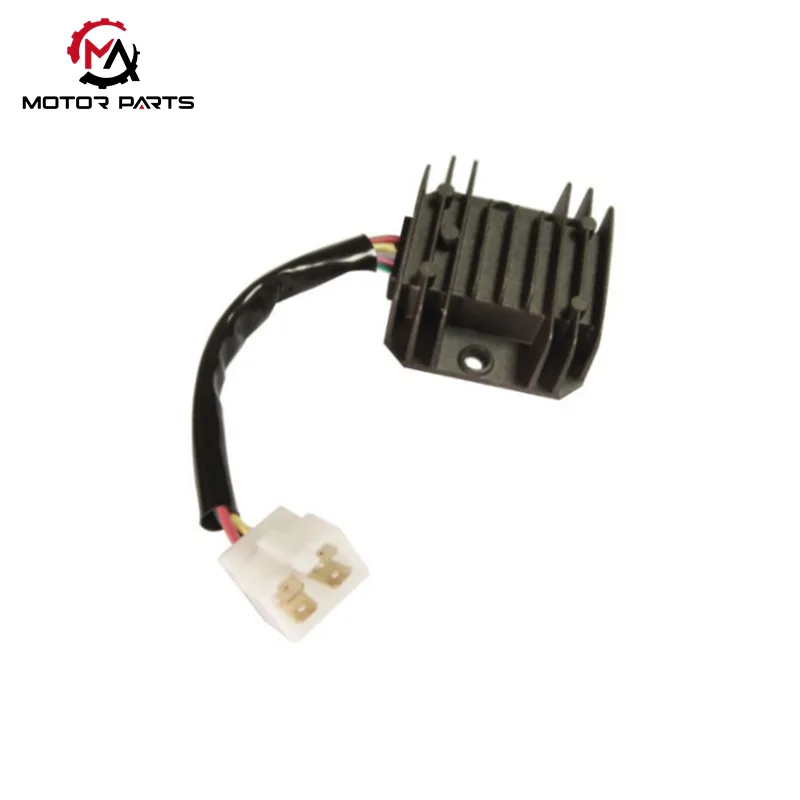

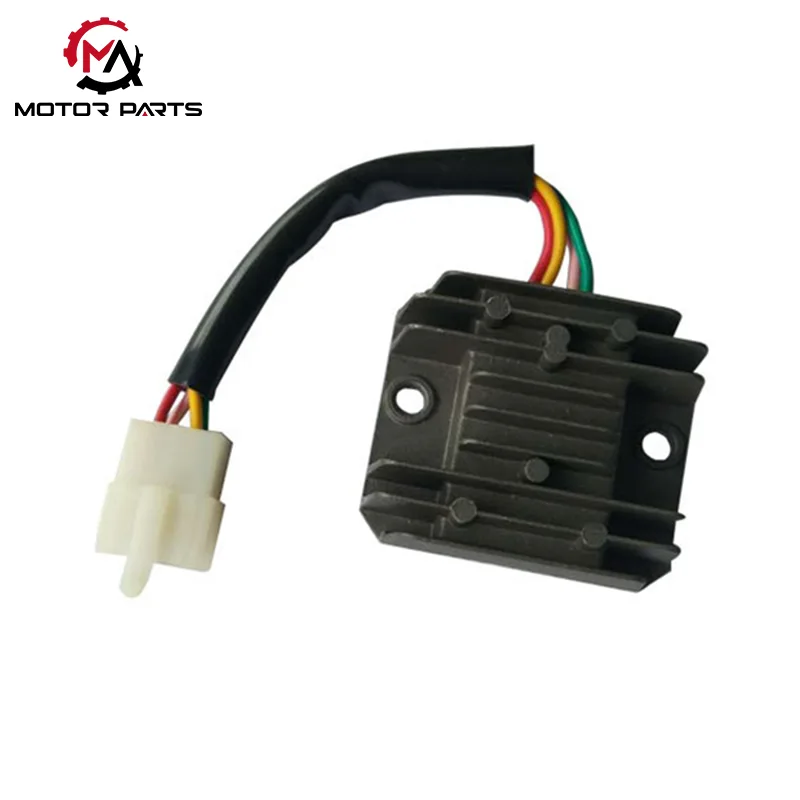

GY6 125 lygintuvas, 4 laidų vienfazis tipas (pagrindinis modelis)

Konstrukcinės ypatybės: 4 laidų 4 kontaktų konstrukcija apima 2 kintamosios srovės įvesties linijas (geltona/rožinė arba balta/geltona), 1 nuolatinės srovės išvesties linija (raudona) ir 1 įžeminimo laidas (žalias), užsandarintas aliuminio dėžutėje su šilumos kriaukle ir užsandarintas epoksidine derva, kad būtų išvengta drėgmės.

Įtampos stabilizavimo principas: taikoma trumpojo jungimo įtampos stabilizavimo technologija. Kai įtampa viršija standartą, įtampa valdoma trumpojo jungimo nuotėkiu. Konstrukcija paprasta, kaina nedidelė ir tinka pagrindiniam GY6 125 modeliui (pavyzdžiui, įprastiems motoroleriams).

Pagrindiniai parametrai: kintamosios srovės įėjimo įtampa 20-60V, įkrovimo išėjimo srovė 0-4A, darbinės temperatūros diapazonas -20°C iki 60°C.

Kasdienės priežiūros tabu

Draudžiama naudoti lygintuvus be baterijų, kitaip aukšta įtampa sugadins elektros įrenginius;

Reguliariai valykite dulkes nuo šilumos kriauklės, kad išvengtumėte ilgalaikės tuščiosios eigos (dėl to gali atsirasti per didelė įkrovimo apkrova);

Modifikuojant LED priekinius žibintus ir kitą įrangą, reikia pasirinkti didesnės išėjimo srovės (≥ 6A) lygintuvą, kad būtų išvengta perkrovos pažeidimų.

Produkto parametras:

Kokie yra Max Trading gaminamų lygintuvų pranašumai?

Įtampos stabilumas: naudojant uždarojo ciklo grįžtamojo ryšio valdymo technologiją, išėjimo įtampa yra tiksliai užfiksuota sveikame 13,8 V–14,4 V diapazone, išvengiant akumuliatoriaus perkrovimo ir išsipūtimo, o faktiniai svyravimai yra tik ± 0,2 V;

Stabili srovė: įmontuota apsaugos nuo viršsrovių grandinė, tinka esant didelėms apkrovoms, kai vienu metu įjungiami ir priekiniai žibintai, ir GPS. 18A vardinė srovė gali patenkinti daugumą modifikavimo poreikių;

Stabilus šilumos išsklaidymas: aliuminio lydinio peleko konstrukcija pagerina šilumos išsklaidymo efektyvumą 60%, o korpusas pasiekia tik 48 ℃ po nepertraukiamo veikimo 3 valandas 45 ℃ temperatūroje, gerokai žemiau saugos 70 ℃ slenksčio.

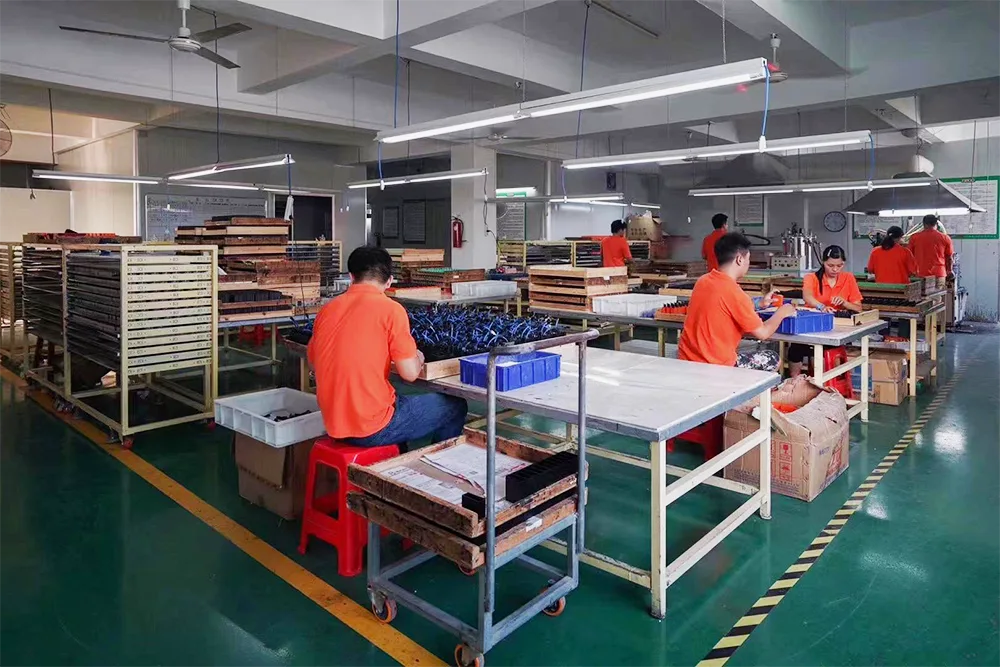

Mūsų gamykla
