CRF150F motociklo magneto ritė

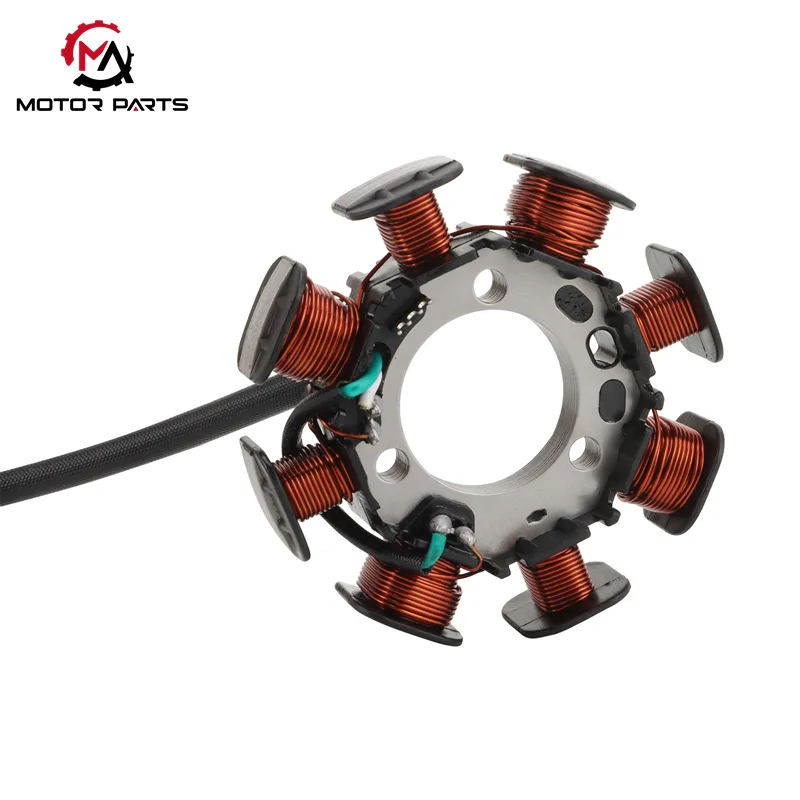

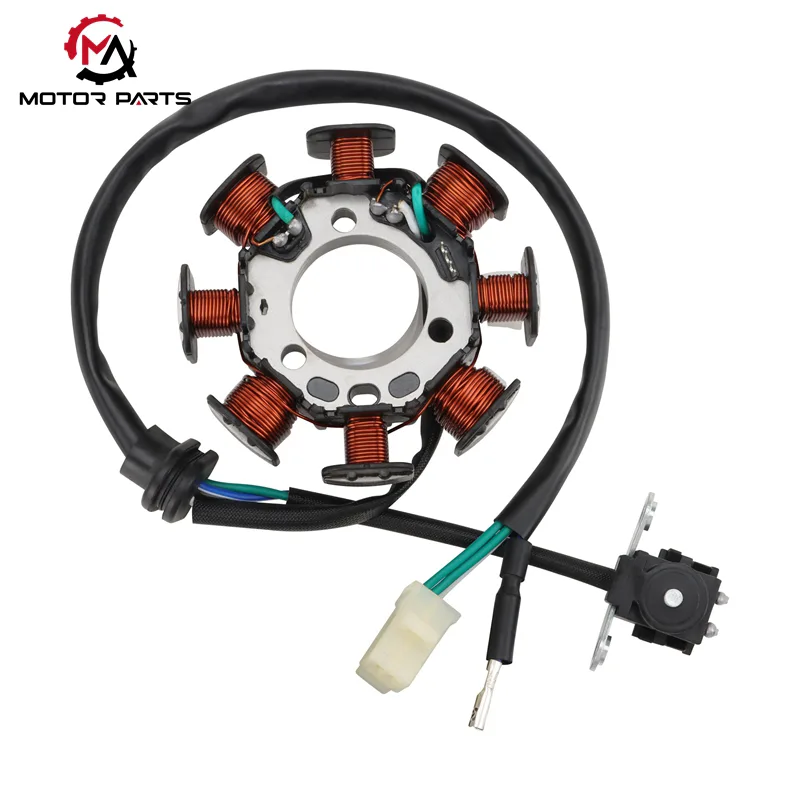

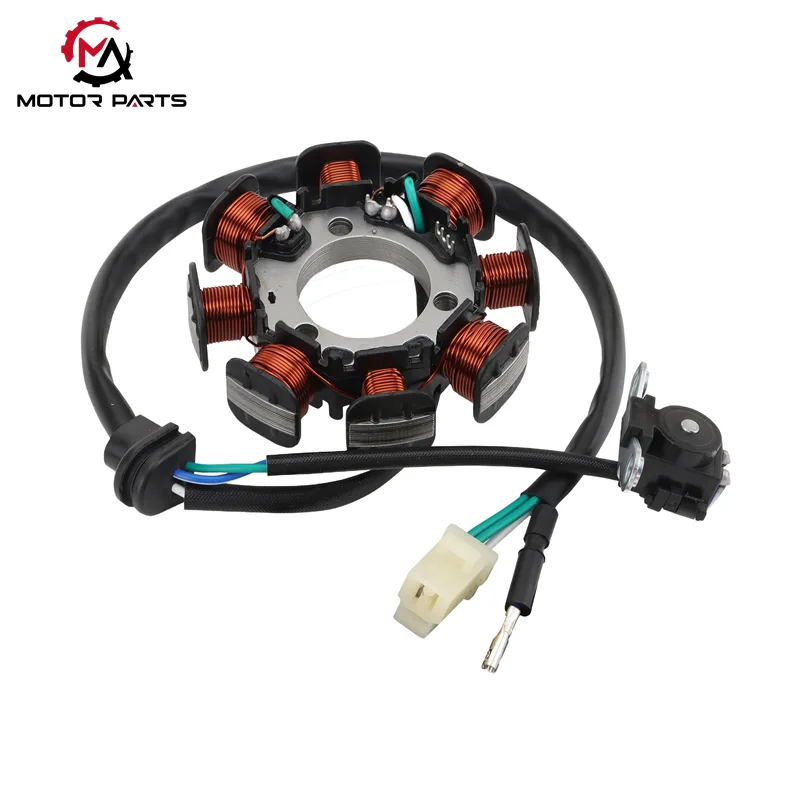

CRF150F motociklo magneto ritė yra klasikinis pradinio lygio visureigis motociklas, o jo vienfazė 8 polių magnetinė ritė yra transporto priemonės maitinimo sistemos šerdis. Šis tikslus komponentas, kurį gamina Max Trading, yra ne tik visos motociklo elektros sistemos maitinimo šaltinis, bet ir pagrindinė stabilaus transporto priemonės veikimo atšiauriomis bekelės sąlygomis garantija. Jis sukurtas taip, kad atitiktų didelius visureigių entuziastų ilgaamžiškumo ir našumo reikalavimus, pasižymi patikimomis vandeniui, dulkėms ir dilimui atspariomis savybėmis.

1. Struktūros sudėtis

Magneto ritė sudaryta iš trijų pagrindinių modulių: statoriaus ritės mazgo, rotoriaus magnetinio plieno komponento ir gnybtų modulio, kurių kiekvienas turi griežtą medžiagų pasirinkimą ir konstrukcinį dizainą.

2. Darbo principas

CRF150F motociklo magneto ritės veikimas pagrįstas Faradėjaus elektromagnetinės indukcijos dėsniu. Kai variklis veikia, alkūninis velenas verčia rotoriaus magnetą suktis dideliu greičiu, sudarydamas dinaminį kintamąjį magnetinį lauką. Statoriaus ritės grupė nupjauna magnetinio lauko linijas, kad sukurtų kintamąją srovę, kuri vėliau paskirstoma uždegimo, įkrovimo ir laiko nustatymo sistemoms, kad būtų įgyvendintas suderintas motociklo elektrinių komponentų darbas.

2.1 Uždegimo sistemos veikimo principas

Įtampos didinimo principas: Uždegimo ritė veikia kaip pakopinis transformatorius. Jis naudoja pirminės ritės apsisukimų santykį (paprastai ≥ 1:100), kad sukeltų žemos įtampos kintamąją magneto išvestį į momentinę aukštos įtampos srovę, didesnę nei 20 000 V.

Uždegimo valdymo procesas: Aukštos įtampos srovė perduodama į CDI (kondensatoriaus iškrovos uždegimo) uždegiklį, kur ji saugoma energijos kaupimo kondensatoriuje, o tada paleidžiama.

Degimo garantija: uždegiklis tiksliai valdo uždegimo žvakę, kad variklio suspaudimo takto pabaigoje susidarytų stiprios uždegimo kibirkštys, užtikrinant visišką degalų mišinio sudegimą ir pakankamą motociklo galią.

2.2 Įkrovimo ir maitinimo sistemos veikimo principas

Kintamosios srovės / nuolatinės srovės konvertavimas: įkrovimo ritės kintamosios srovės bangos formos išėjimas yra sudėtingas ir turi būti konvertuojamas į nuolatinę srovę per lygintuvo reguliatorių. Šiuolaikiniai lygintuvai naudoja pilnos bangos tilto lygintuvo grandines kartu su filtrų kondensatoriais ir išlyginimo grandinėmis.

Stabili įtampos išvestis: konvertuota pulsuojanti nuolatinė srovė optimizuojama į stabilią 12 V išvestį, kuri gali atlikti dvi pagrindines funkcijas:

Pasirūpinkite nuolatinės įtampos ir srovės ribojimo įkrovimu 12 V švino rūgšties / ličio akumuliatorių blokams;

Tiekti nuolatinį maitinimą borto elektros įrangai, tokiai kaip priekiniai žibintai (35W–55W), galiniai žibintai ir prietaisų foniniai žibintai.

2.3 Uždegimo laiko nustatymo sistemos veikimo principas

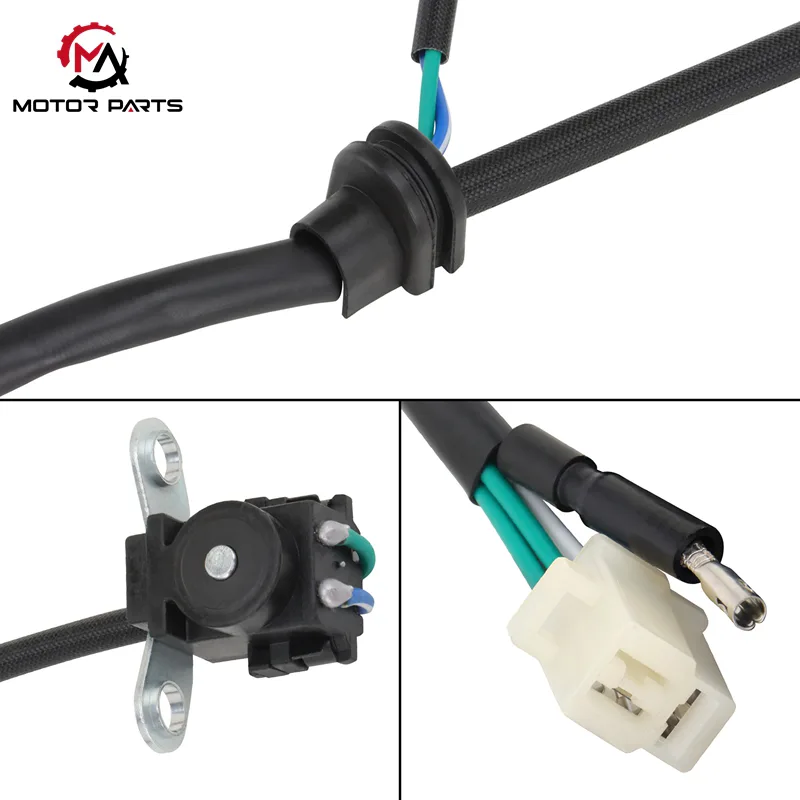

Signalo surinkimas: Trigerio ritė veikia kaip magneto „laiko valdiklis“. Jis apčiuopia specialius rotoriaus išsikišimus arba plyšius, paversdamas magnetinio srauto pokytį elektriniais signalais (realizuojamas per Holo jutiklius arba elektromagnetinės indukcijos principus).

Laiko valdymas: po bangos formos formavimo elektrinis signalas tiksliai valdo uždegiklio paleidimo laiką. CRF150F keturtakčio variklio paleidimo signalas paprastai siunčiamas, kai alkūninio veleno kampas yra 18°–22°, kol stūmoklis pasiekia viršutinį negyvąjį tašką (BTDC). Šis laikas užtikrina optimalų uždegimo energijos ir stūmoklio judėjimo atitikimą, maksimaliai padidindamas variklio efektyvumą ir galią.

3. Pagrindiniai bekelės scenarijų pranašumai

Pritaikymas atšiaurioms aplinkoms: IP65 atsparus vandeniui ir dulkėms, alyvai ir dilimui atsparus laidų laidas, gali susidoroti su purvinomis, dulkėtomis ir nelygiomis bekelės sąlygomis.

Stabili galia: didelio tikslumo magnetinio lauko konstrukcija ir lygintuvo reguliatoriaus sistema užtikrina stabilų 12 V maitinimo šaltinį, išvengiant elektros komponentų gedimo dėl įtampos svyravimų.

Tikslus uždegimo laikas: paleidimo ritės ir rotoriaus padėties nustatymo struktūros bendradarbiavimas užtikrina tikslų uždegimo laiką, pagerina kuro degimo efektyvumą ir sumažina galios nuostolius.

Šis modulinis integruotas dizainas integruoja tradicinius nepriklausomus uždegimo, įkrovimo ir paleidimo įrenginius, dalindamasis statoriaus šerdimi ir rotoriaus magnetiniu lauku. Palyginti su suskaidyta konstrukcija, ji sumažina daugiau nei 30% jungiamųjų linijų, o tai žymiai sumažina gedimų tikimybę, atsiradusią dėl laisvų ar drėgnų linijų nelygių bekelių aplinkoje. Tuo pačiu metu jis pagerina energijos gamybos efektyvumą 15–20%, suteikdamas galios garantiją patikimam darbui ekstremaliomis kelio sąlygomis.

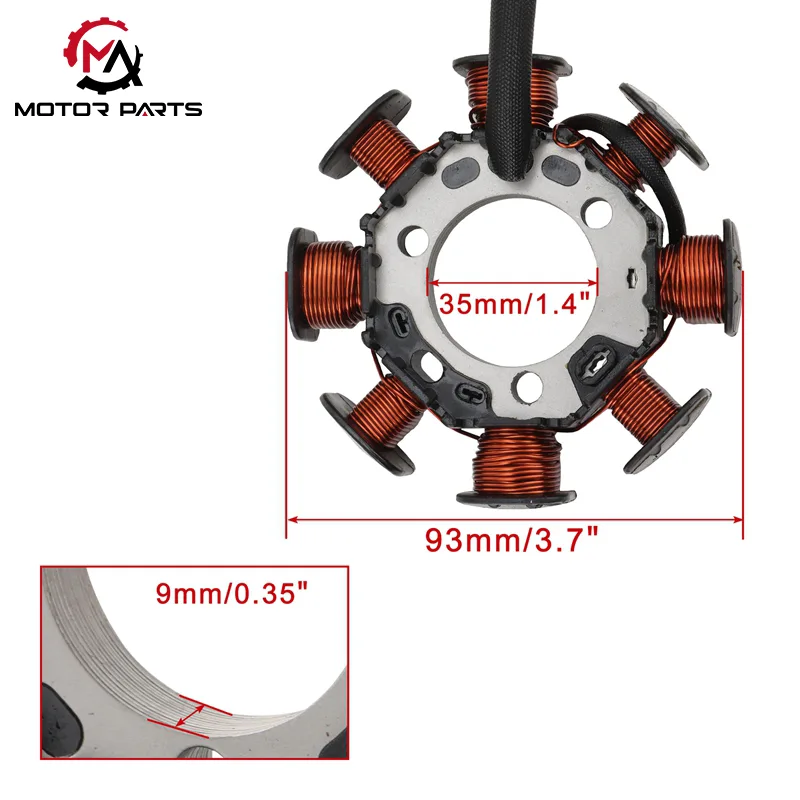

Produkto parametras:

Max Trading visada žengė į priekį su laiku

Sekdamas motociklų elektrifikavimo ir intelekto tendencijomis, Max Trading CRF150F motociklo magneto ritė pasiekė technologinių naujovių: kai kuriuose modeliuose sumontuoti išmanūs įtampos stabilumo valdymo lustai ir įspėjimo apie gedimus moduliai. Naudodamos realaus laiko dinaminio stebėjimo sistemas, jos tiksliai fiksuoja neįprastas darbo sąlygas, tokias kaip ritės perkrova ir perkaitimas, per milisekundes įjungia aktyvius apsaugos mechanizmus, efektyviai izoliuoja gedimų laidumą ir visapusiškai apsaugo transporto priemonės elektros sistemos saugumą. Tuo tarpu dėl išskirtinio suderinamumo dizaino jis puikiai dera prie motociklų elektroninės degalų įpurškimo sistemos (EFI) ir išmaniojo prietaisų skydelio, užtikrindamas pastovius ir patikimus energijos sprendimus naujoms energijos varomoms transporto priemonėms ir aukščiausios klasės išmaniesiems motociklams, tapdamas pageidaujamu komponentu pažangiam modernizavimui pramonėje.
